PROYECTO FINAL TERMOHIGOMETRO


DESCRIPCIÓN:

El termohigrómetro es un equipo que mide la temperatura y la humedad relativa del aire y del medio ambiente.

Es utilizado especialmente en los centros hospitalarios  (EPS, IPS)  ya que debe haber un manejo y control de los medicamentos en dicho recinto para prevenir reacciones adversas a medicamentos(RAM) que me puedan afectar tanto como al paciente y el personal medico asistencial, Igualmente se puede en cualquier tipo de recinto, que queramos conocer la temperatura y humedad.

Materiales:

  • Computador con el IDE de Arduino y Processing
  • Tarjeta Arduino
  • Cable USB; COM7
  • Protoboard
  • Cables macho-macho
  • Sensor DHT 11
  • IC MAX 7219
  • Matriz LED 8x8
  • Computador con el IDE de Arduino y Processing
  • Tarjeta Arduino
  • Cable USB; COM7
  • Protoboard
  • Cables macho-macho
  • Sensor DHT 11
  • IC MAX 7219
  • Matriz LED 8x8

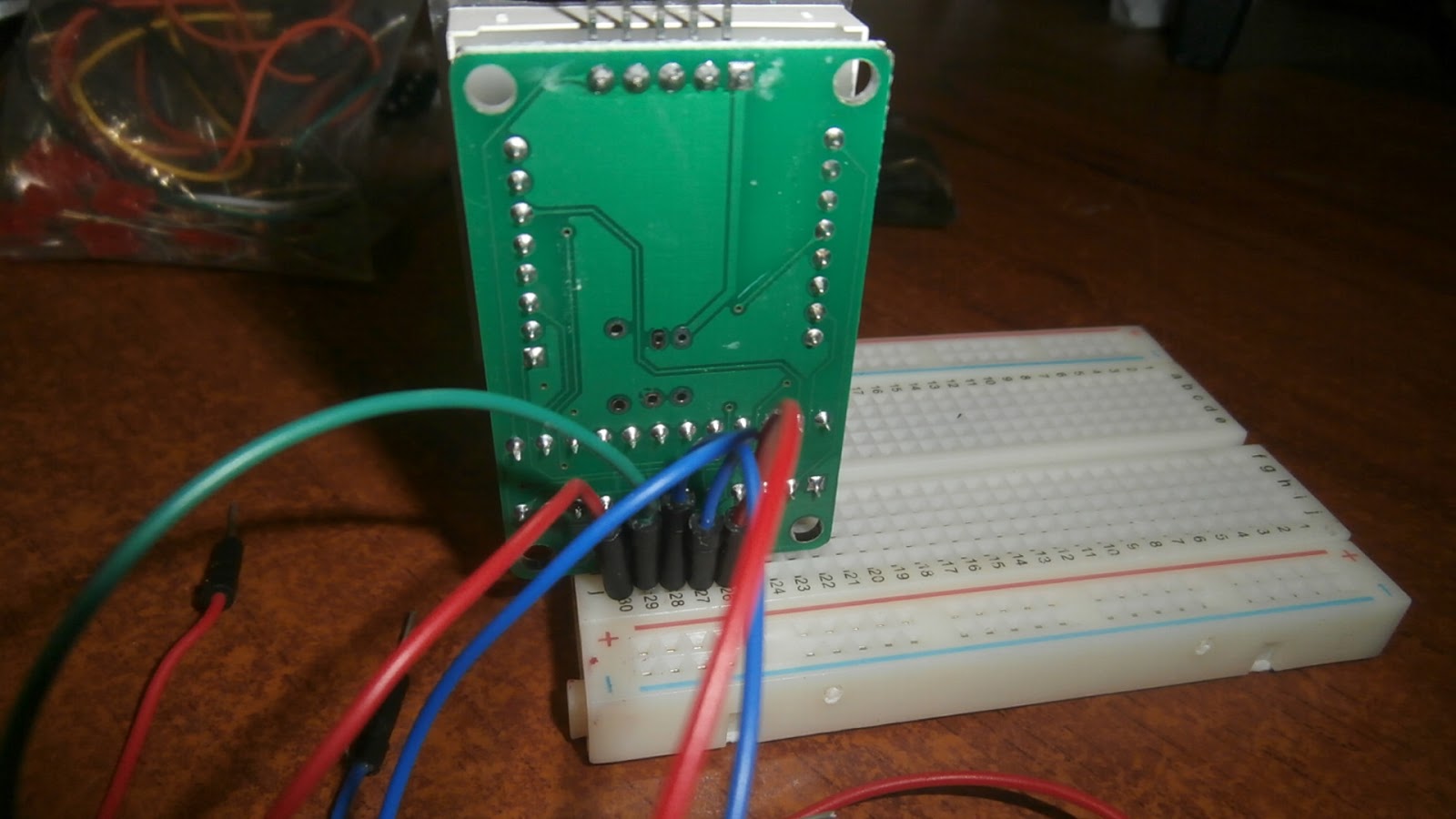

Fotos:
















Código de Arduino(con comentarios)





sábado, 5 de noviembre de 2016

Lab #11


Descripción del laboratorio

Enviar desde una interfaz en Processing un mensaje a una matriz LED 8x8 (desplazándose de izquierda a derecha) a través de IC MAX7219.


Materiales:

-Computador con el IDE de Arduino y el driver de nuestra placa

- Arduino Uno

- Protoboard
- Matriz LED MAX7219
- Cables Macho - Macho

Fotos:






Diagrama del Montaje en la Protoboard


Diagrama Esquemático del Circuito
(usando Fritzing)


Código de Arduino




Código Processing

viernes, 4 de noviembre de 2016

Lab #10


Descripción del laboratorio

Controlar desde el Arduino, una matriz LED 8x8 a través de IC MAX7219, para mostrar un número del 0 al 9, dependiendo de la posición del Potenciómetro.

                                                               Materiales:

Computador con el IDE de Arduino y el driver de nuestra placa
- Arduino Uno
- Protoboard
- Matriz LED 8x8 MAX7219
- Cables Macho - Macho
- Potenciometros 10.000Ω



                                                                     Fotos:









Diagramas

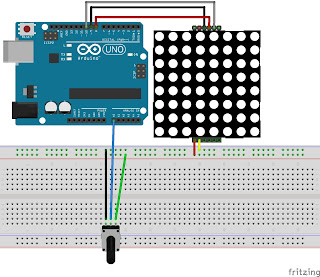

Diagrama del Montaje en la Protoboard



Diagrama Esquemático del Circuito
(usando Fritzing)






Código de Arduino





VÍDEO DEL FUNCIONAMIENTO

jueves, 3 de noviembre de 2016

Lab #9


                                       Descripción del Laboratorio

Controlar desde una interfaz en Processing, una línea de 8 LEDs RGB 5050 conectado a un Arduino. Nota: No alimente los +5V desde el Arduino.



                                                  Materiales:

Computador con el IDE de Arduino y el driver de nuestra placa
- Arduino Uno
- Protoboard
- Línea LED RGB5050 CJMCU-2812-8
- Cables Macho - Macho
- Diagrama Arduino Uno




Diagramas

Diagrama del Montaje en la Protoboard


Diagrama Esquemático del Circuito
(usando Fritzing)





Diagrama PCB equivalente


(usando Fritzing)


FOTOS














Código de Arduino



Código Processing
